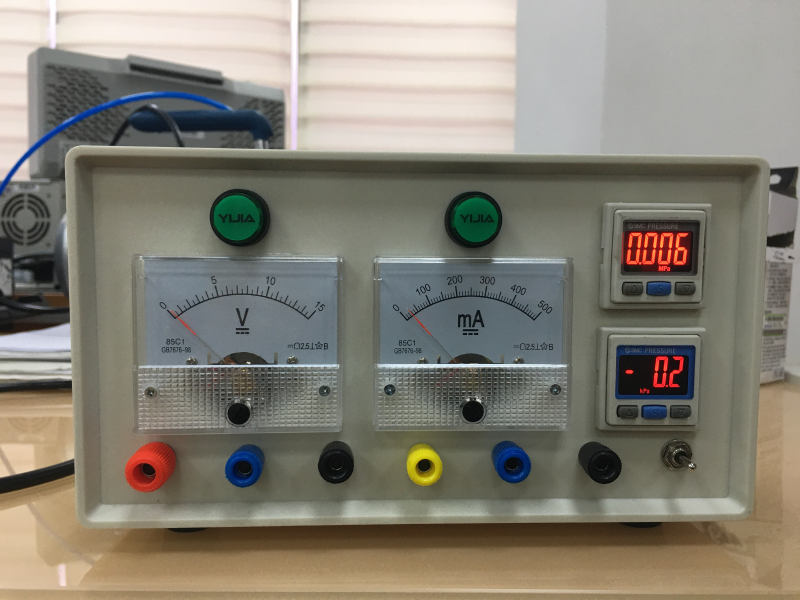

可調可控氣壓源儀器是一個能夠控制氣壓輸出大小、轉換正壓和負壓的氣壓源。

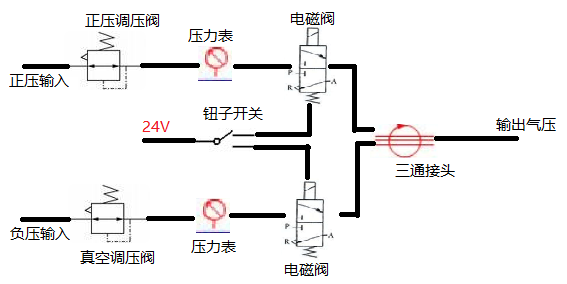

儀器含有兩個氣路，每個氣路中含有一個NNT調壓閥、一個NNT壓力表 、一個NNT電磁閥 。

兩個氣路分別從外部接入正壓調壓閥和負壓調壓閥，我們可以通過調壓閥來更改輸入到氣路中的氣壓，利用高精度數字式壓力表 觀察當前輸入的氣壓大小，從而準確得到測試所需要的氣壓。

在氣路中添加的電磁閥能夠控制該氣路是否通氣，能簡化我們的部分操作，兩個電磁閥與一個MTS-103鈕子開關相連，鈕子開關的公共端與電源相連，向不同方向撥動鈕子開關分別將NNT電磁閥 與電源導通，實現正壓氣路和負壓氣路的選擇。

最后用三通接頭將兩個氣路連接在一起，從同一個通氣口輸出。

另外，我們?cè)趦x器上添加了電流表、電壓表等工具。

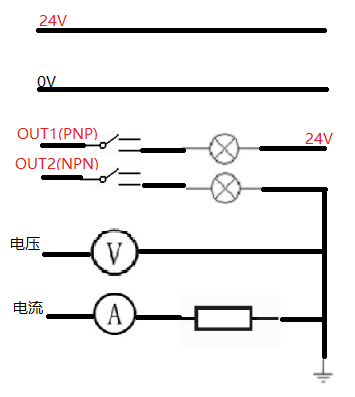

將電源正負極直接與插孔連接可以作為一個電源；將帶燈的按鈕公共端與插孔連接，按鈕的常斷點與電源正極相連，當按下按鈕時，燈亮同時對應插孔作為PNP輸出；將帶燈的按鈕公共端與插孔連接，按鈕的常斷點接地，當按下按鈕時，燈亮同時對應插孔作為NPN輸出；將電壓表一端與插孔連接，另一端接地，該插孔用于測量電壓；將電流表一端與插孔連接，另一端接入一個200Ω電阻后接地，該插孔用于測量電流。
