  • 磁性開關ND-Z73·ND-Z76

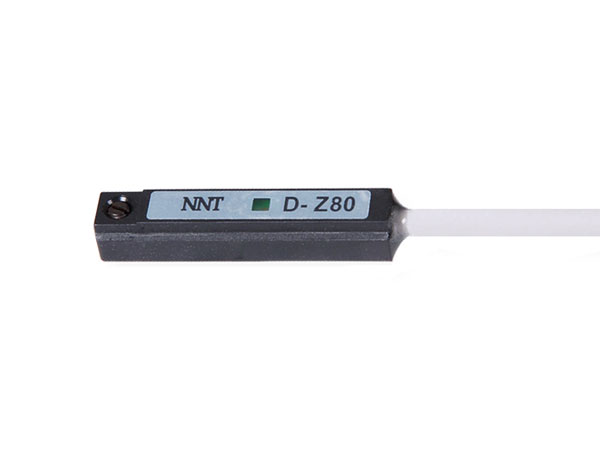

磁性開關ND-Z73·ND-Z76

導線-耐油乙烯橡皮絕緣導線，φ3.4,0.2mm2，2芯（茶，藍），3芯（茶，黑，藍），0.5m（For only ND-273，φ2.7,0.18mm2，2芯）
全國熱線

0769-82638812

  • 標準規格
  • 磁性開關質量表

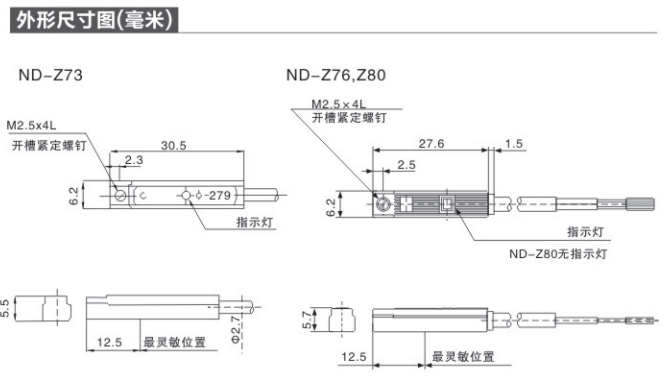

  • 外形尺寸圖（毫米）
  • PDF文檔
標準規格STANDARD
ND-R73(帶指示燈)
磁性開關型號 ND-R731，ND-R732
適合負載 繼電器，PLC
負載電壓 24VDC 100VDC
最大負載電流和范圍 5to40mA 5to20mA
回路見圖 ③
內部電壓降 2.4V以下
指示燈 開啟時紅燈閃爍
標準 CE認證
ND-R8O(無指示燈)
磁性開關型號 ND-R801，ND-R8022
適合負載 繼電器，PLC，IC回路
負載電壓 24V（AC/DC）以下 48V（AC/DC） 100V（AC/DC）
最大負載電流 50mA 40mA 20mA
回路見圖 ④
內電阻 1Ω以下(包含導線3m電阻)
標準 CE認證

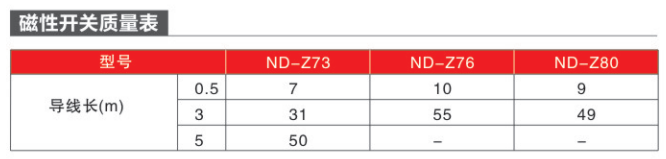

磁性開關質量表QUALITY TABLE
磁性開關型號 ND-R73□ ND-R80□
導線長 0.5m(NiI) 11 11
3m(L) 49 49
5m(Z) 79 79

耐油乙烯橡皮絕緣導線說明：

磁性開關型號 ND-R73□·ND-R80□
外殼 外直徑[mm] φ3.4
絕緣 芯數量 2芯(茶/藍)
外直徑[mm] φ1.1
導體 有效面積[mm2] 0.2
標準面積[mm2] φ0.08
導線最小折彎半徑[mm](參考值) 21
